锅炉烟尘除尘设备工作原理

作者:小编 时间:2023-05-23 19:08:04 点击:

锅炉烟尘除尘设备净化设备概述

锅炉烟尘除尘设备净化设备是利用高压硅整流设备产生静电,吸附带电粉尘,达到净化空气的除尘设备

锅炉烟尘除尘设备可以净化一般工业排放气体,使含尘空气净化,消除污染,保护环境,又可回收有用的物料,发展综合利用,提高经济效益,广泛应用于是除尘、除雾、除焦的理想设备。具有适用范围广、结构简单、除尘效率高、维修简单方便等优点。


锅炉烟尘除尘设备净化设备原理

锅炉烟尘净化设备是一种利用静电力把粉尘从烟气中分离出来的环保设备。它的作用过程大致如下。

烟气通过烟道进入装有立式阳极管的电场中,这些阳极管把电场分成许多平行的通道,在每个通道中间,都挂有一根阴极线。阴极线悬吊在阴极框架上。整个框架结构由二个支承绝缘子支撑,支撑于固定的位置,整个框架与所有接地零件绝缘。将一直流高压电源,接至阴极框架和地之间,因而在框架的极线和极管之间产生强大的电场。在极线表面附近,电场强度大,如此强大的电场形成阴极线放电,沿整根阴极线会产生电晕,烟气在电晕区被电离,产生大量正、负离子。正离子立刻被强大的电场吸向阴极线,然而负离子必须穿过极线、极管之间的整个空间,吸向近距离的阳极管。负离子在运动中与烟气中的尘粒碰撞并粘附在尘粒上,使尘粒荷电。由于荷电尘粒在电场中受到的电场力远比重力大,驱向极板的速度也比自由沉降速度大得多,大量尘粒被吸附在极管上后,因重力作用而落入下箱体。

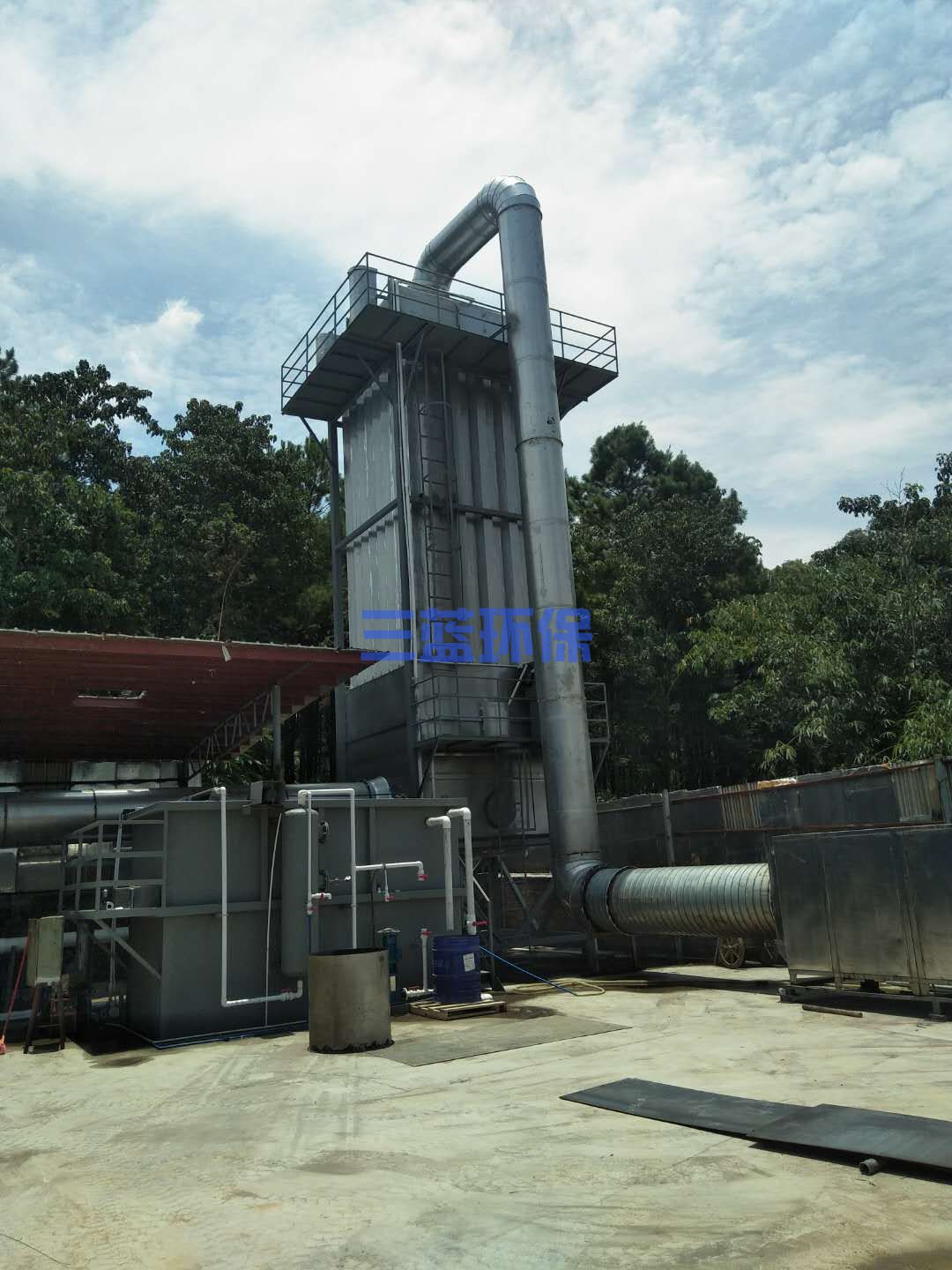

湿式静电除尘器

锅炉烟尘除尘设备净化设备结构

锅炉烟气净化设备主要分机械本体和电气控制两部分。机械本体主要有箱体、阳极管(沉淀极)、阴极系统(电晕极)、阴极悬吊、气流均分系统(可选)、清洗系统等。电气设备主要是高压发生器和控制柜。

1、箱体

箱体是电除尘器的重要部份,它的设计合理与否关系到总的设备费用,安装时间和基础工作。

箱体采用全部气密焊接结构,包括箱体体侧板、顶板和底板,侧板采用外部加肋,顶板载荷,即主要的载荷从顶梁传至立柱,并沿立柱通过阳极管直接传至基础。通过这种侧板设计,牢固可靠。

2、阳极管

阳极管是设备的静电场重要部件,是设备的收尘装置,同时起支撑上箱体作用。它是静电除尘器的主要部件,采用定制的不锈钢管制作,材料优异,加工质量较高,具有良好的力学性能。

3、 阴极系统

阴极系统是电除尘器非常重要的部份,被认为是电除尘器的心脏。阴极线的作用是产生使烟气中粒子荷电所必需的电晕现象。为确保实现这一目的,极线必须位于电场内中心的位置上,以避免过多闪络和短路。另外,易于维修也是很重要的,而且必须不受温度的影响而保持电除尘器正常运行。

4、喷淋系统

本设备喷淋系统主要是间歇喷淋,静电除尘器不工作状态下清洗阴极系统和阳极管部件。

5、高压硅整流装置及其控制:

高压硅整流装置及其控制的情况详见电气配套厂的产品说明书。
